Flightradar24 ADS-B 接收器開箱

23 likes

9月15日收到DHL的通知，貨物從德國慕尼黑寄出
9月17日就收到東西了，不得不佩服DHL這次的效率

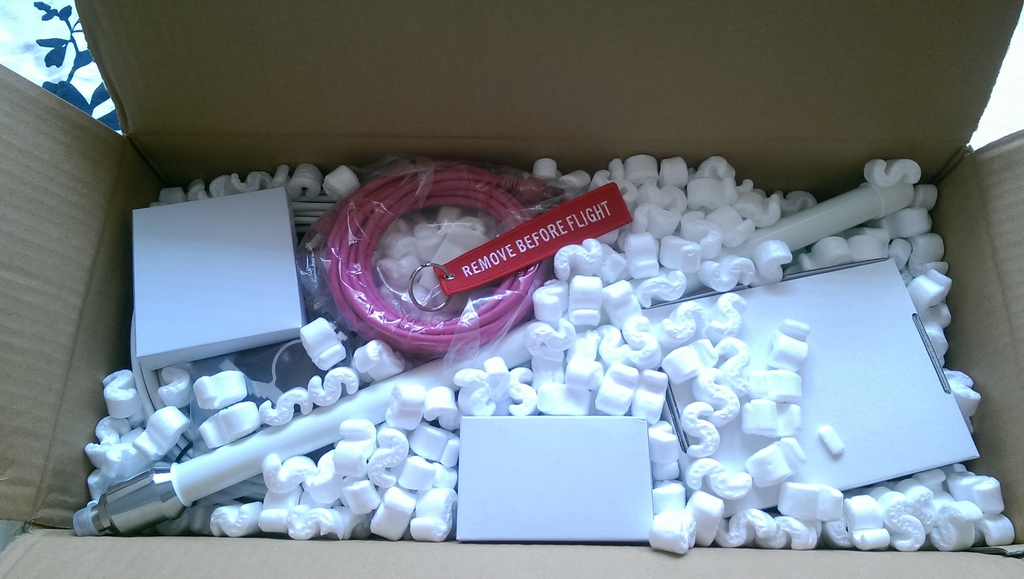

滿滿的保麗龍粒做保護，還算是貼心

送了一個Remove Before Flight的鑰匙圈，作工跟Airbus官網賣的幾乎一模一樣

背面是 Flightradar24的LOGO

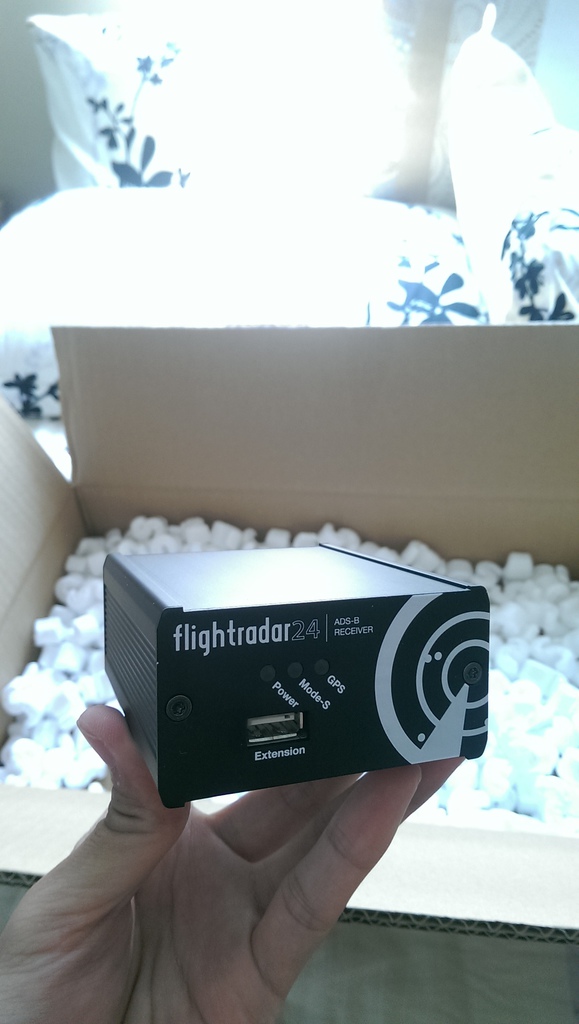

這次的主角，FR24 Box Receiver

先來個規格介紹

CPU：AM335x 720 MHz ARM Cortex-A8

RAM：256 MB DDR2

內建 Trimble 的 GPS 模組以及 Altera FPGA 組成的 Mode-S 接收器

正面的 USB 插孔可以擴充軟體無線電，隨身碟或是無線網卡

幫忙架設天線提供訊號且通過審核者可無償取得….

正面的GPS燈號在定位成功後會恆亮

Mode-s 燈號則是在收到 ADS-B Package 時會閃爍

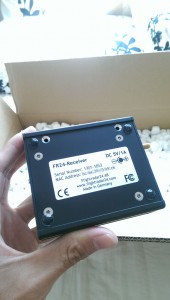

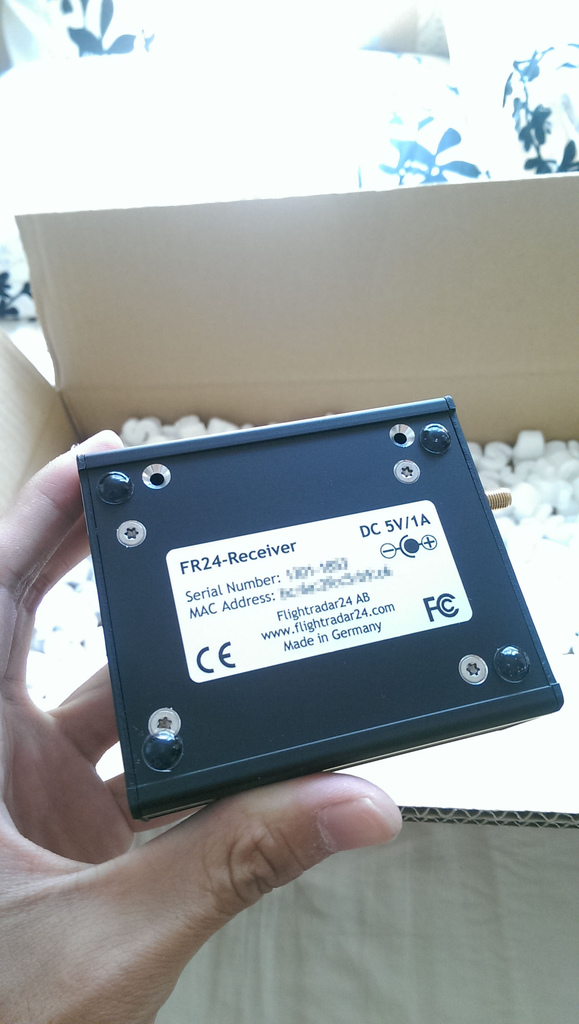

德國製造，高品質和精湛工藝的象徵，不過我想裡面的FPGA與PCB不是台灣就是中國製造吧

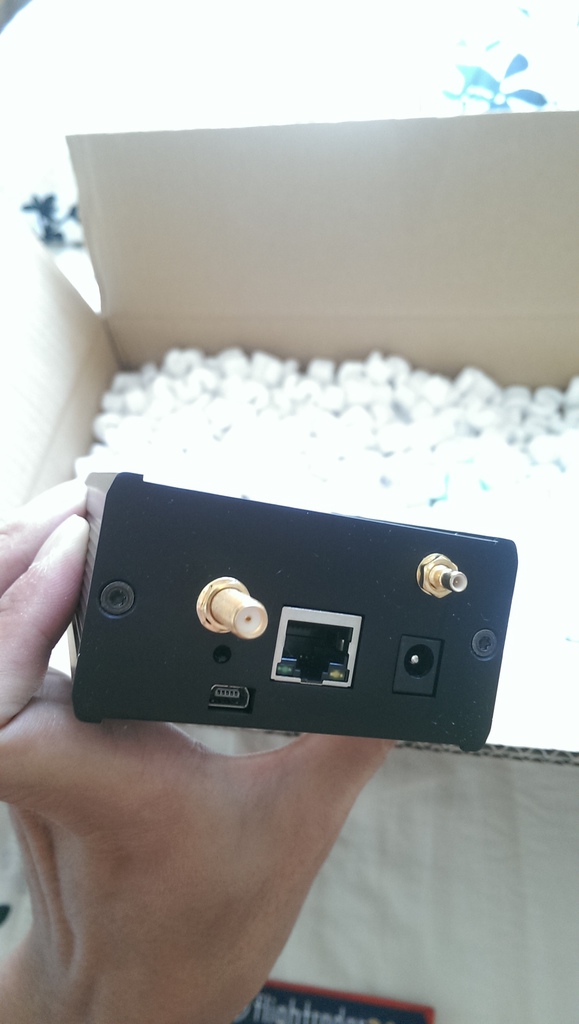

背面有網路孔，DC-in，GPS Antenna 母頭以及用於 ADS-B 天線的 SMA 母頭

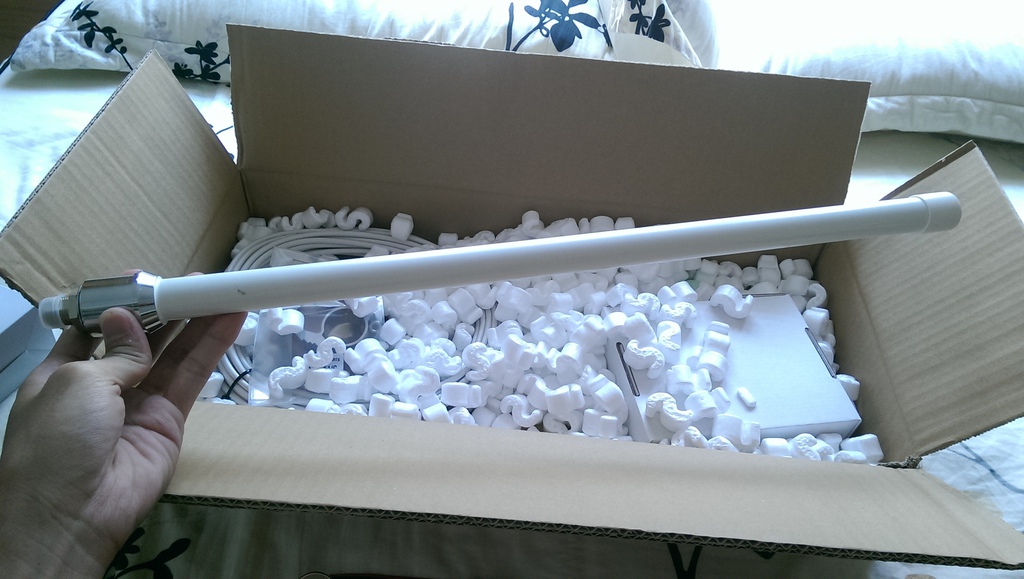

Mode-S 天線，0 dB 增益，38公分長，N-Type 接口

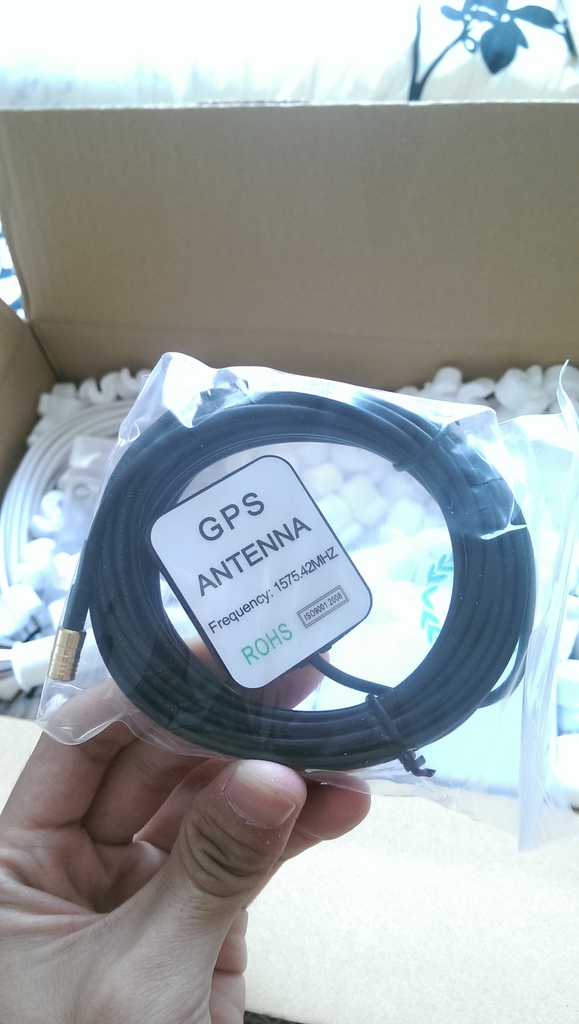

用來校時以及定位的GPS天線

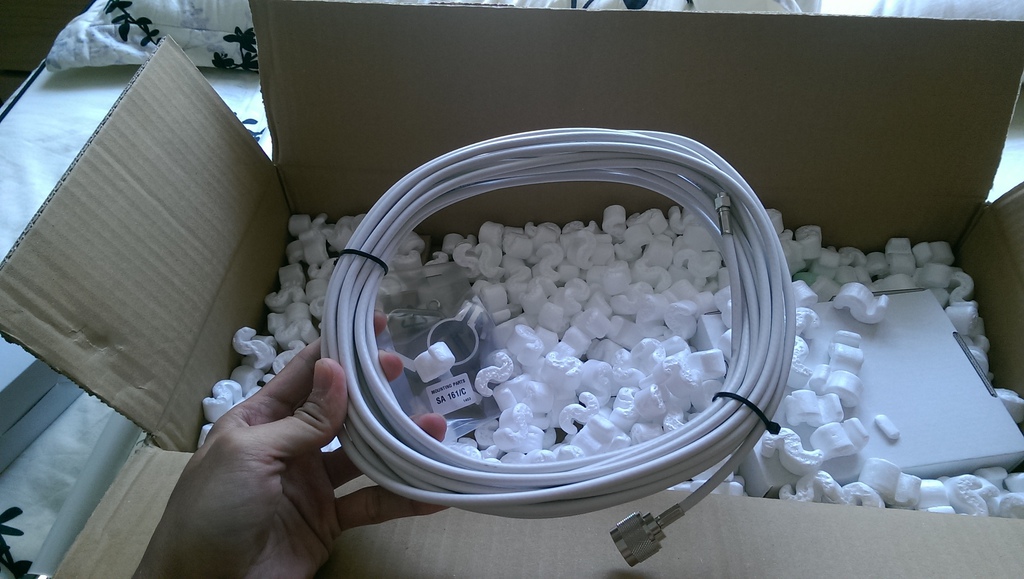

10公尺長的H155，6mm纜線

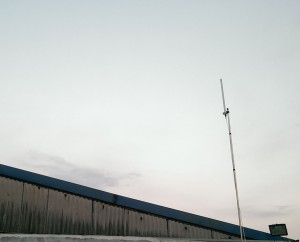

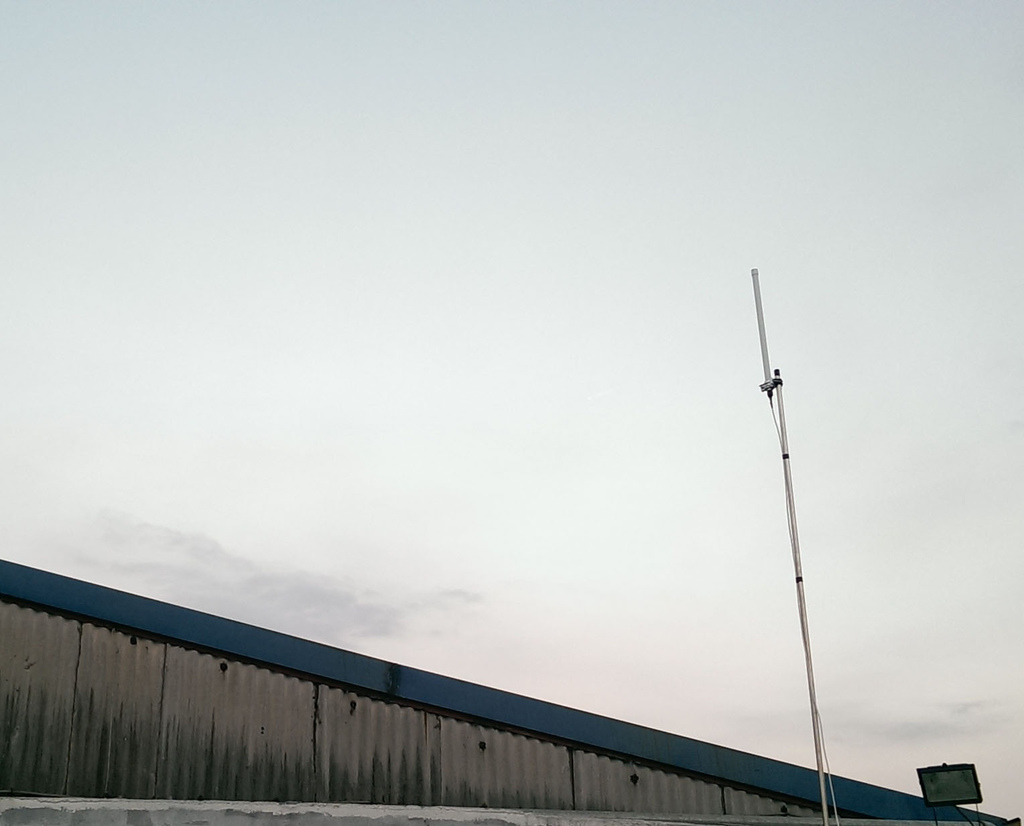

最後就是天線架設

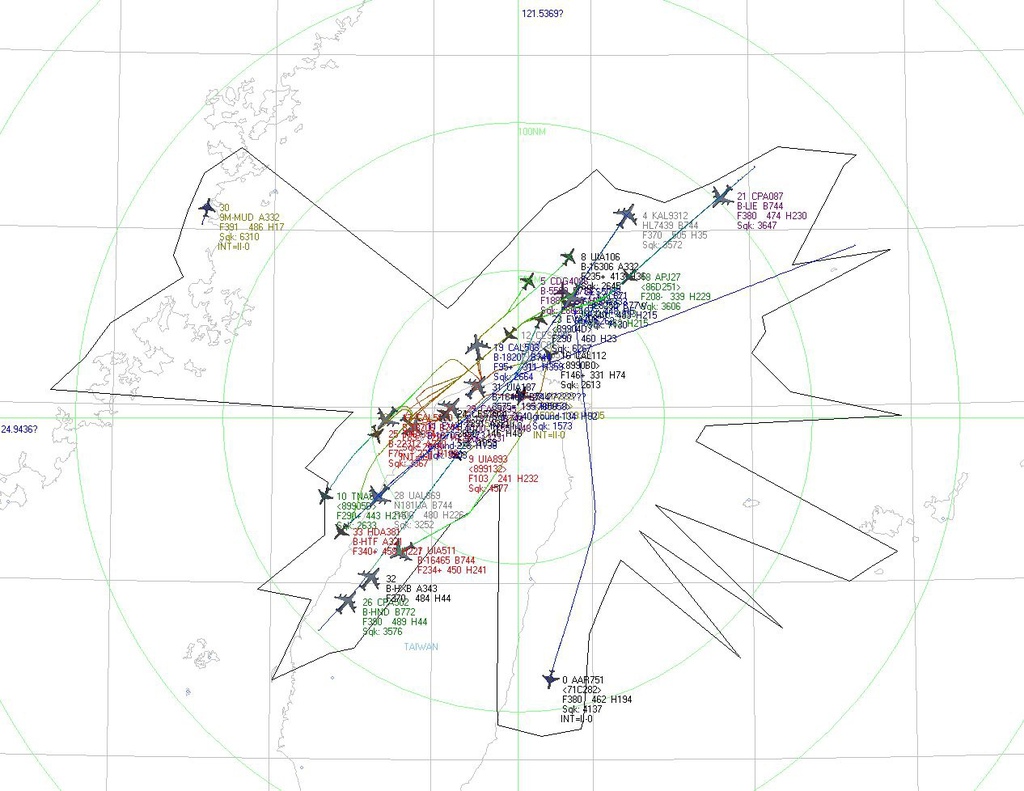

簡單測試了一下接收距離，運氣好的話可以收到接近200km (110nm) 的訊號，在都市應該算還不錯

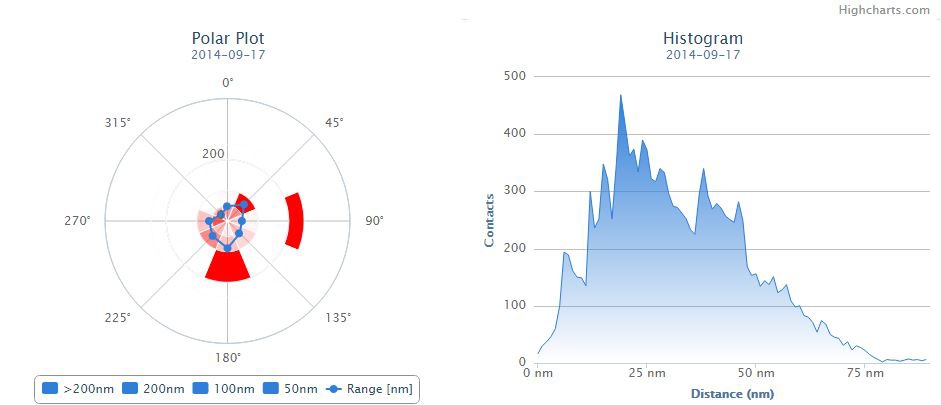

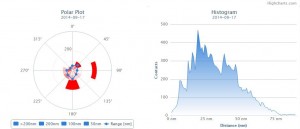

官方也有提供一些簡單的資訊，像是最大的接收方位與距離

270 至 0 的方位被陽明山擋住，接收距離就不長

最後，只要不停電不斷網

F-RCSS2 在此為各位服務
