Phantom3 航行燈藏線改裝
3 likes
Phantom3的前壁燈，大概兩三百公尺之後幾乎就沒有作用了
這時準備一個不論日間還是夜間都夠力的航行燈 (Beacon light) 是個好的選擇

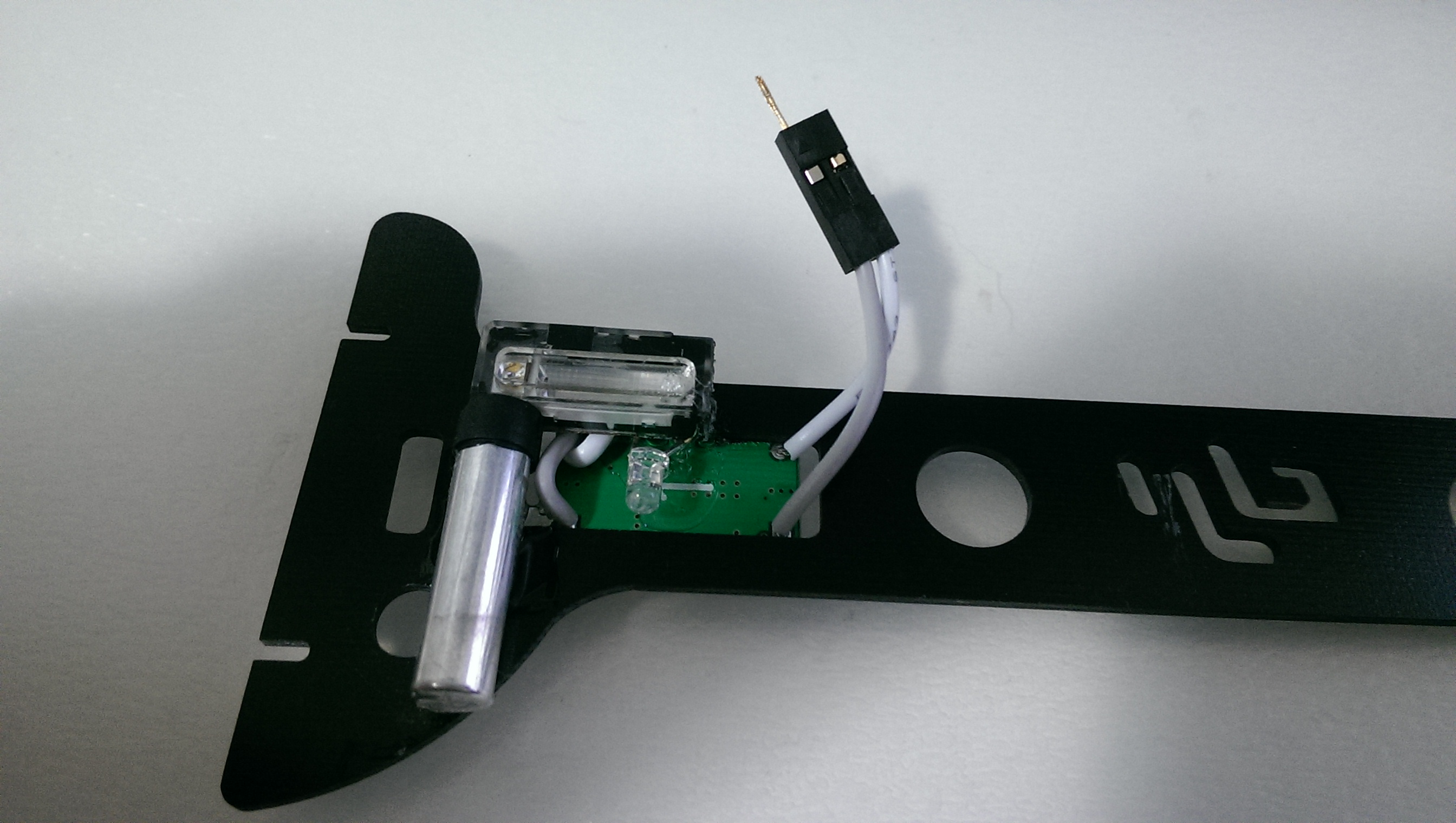

淘寶有賣一種5v電壓輸入可接鋰電池的氙氣閃光燈
持續耗電低，500mAh電池可以閃個一星期沒有問題
瞬間耗電只有100mA，用24AWG的細線就綽綽有餘

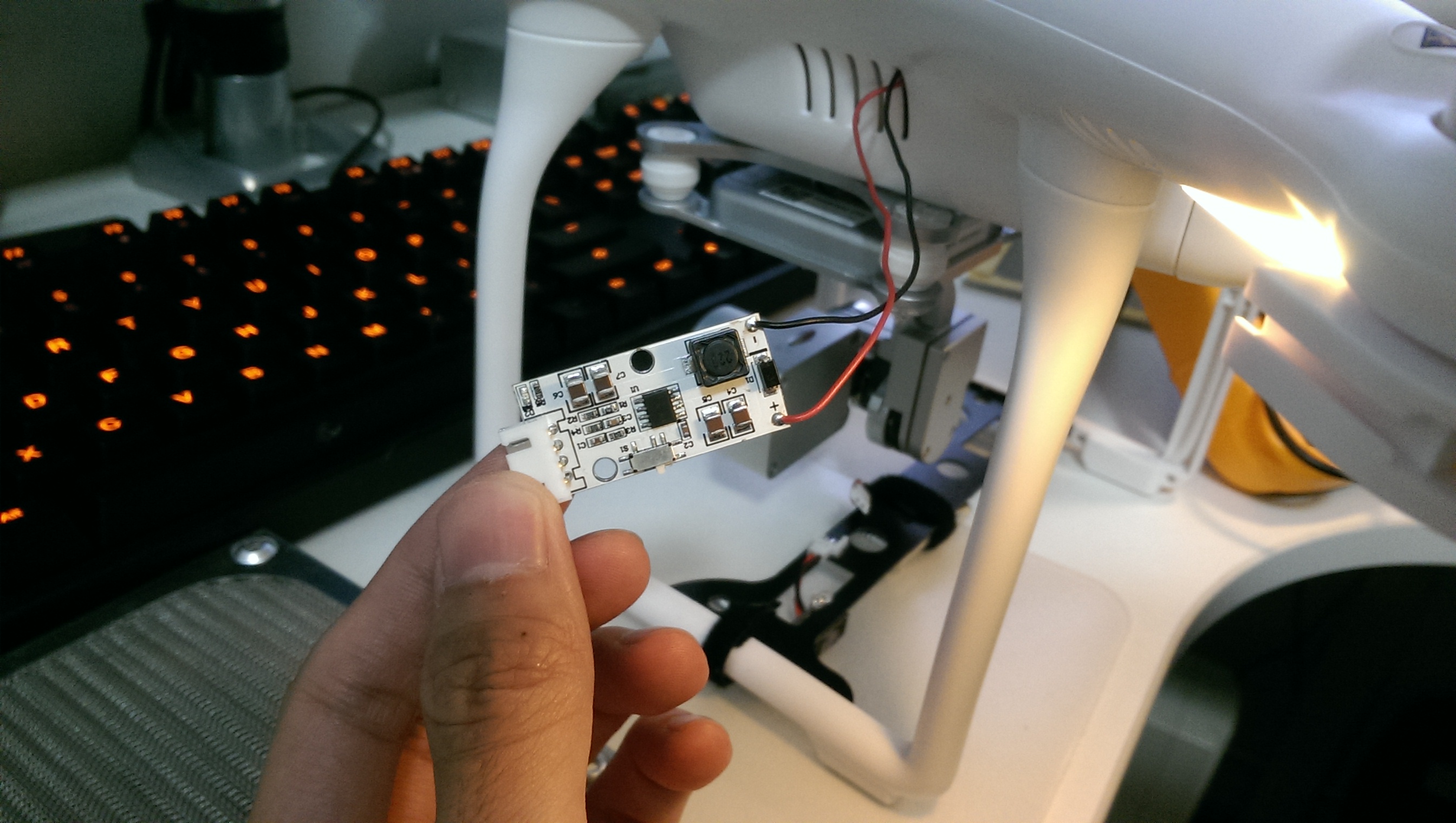

這是淘寶來的降壓模組，供應的是12V，線必須要從散熱孔走出來
不美觀而且模組本身還要黏在機身上 Not a good option.
這時候就把腦筋動在腳架上啦
Phantom3 Standard 的腳架中有一隻是沒有走線的，可以好好利用
用星型螺絲起子轉開之後，果然沒錯
原廠還附上個可以走線的塞子，根本就是促使人改裝嘛

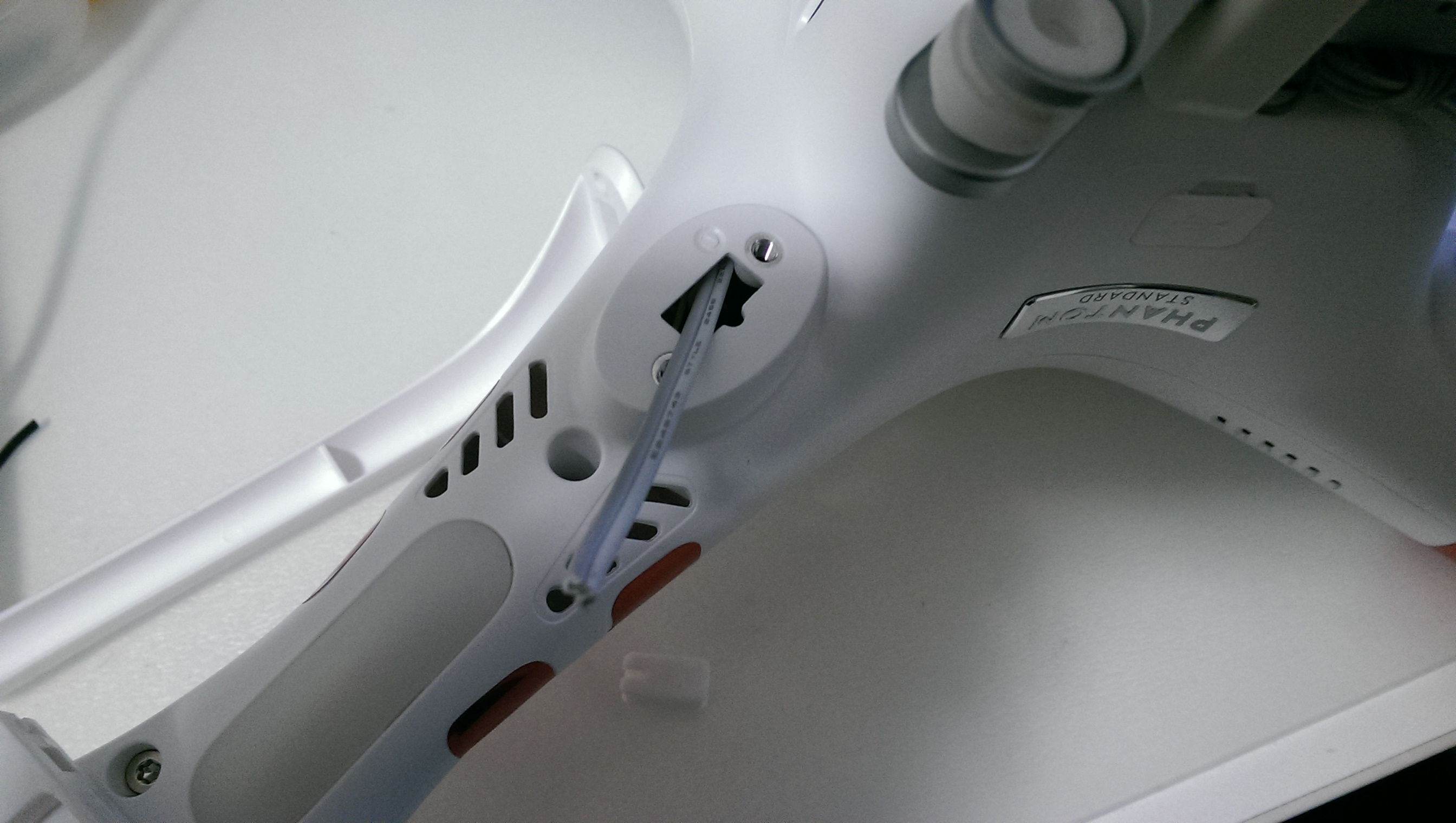

從這裡穿進去

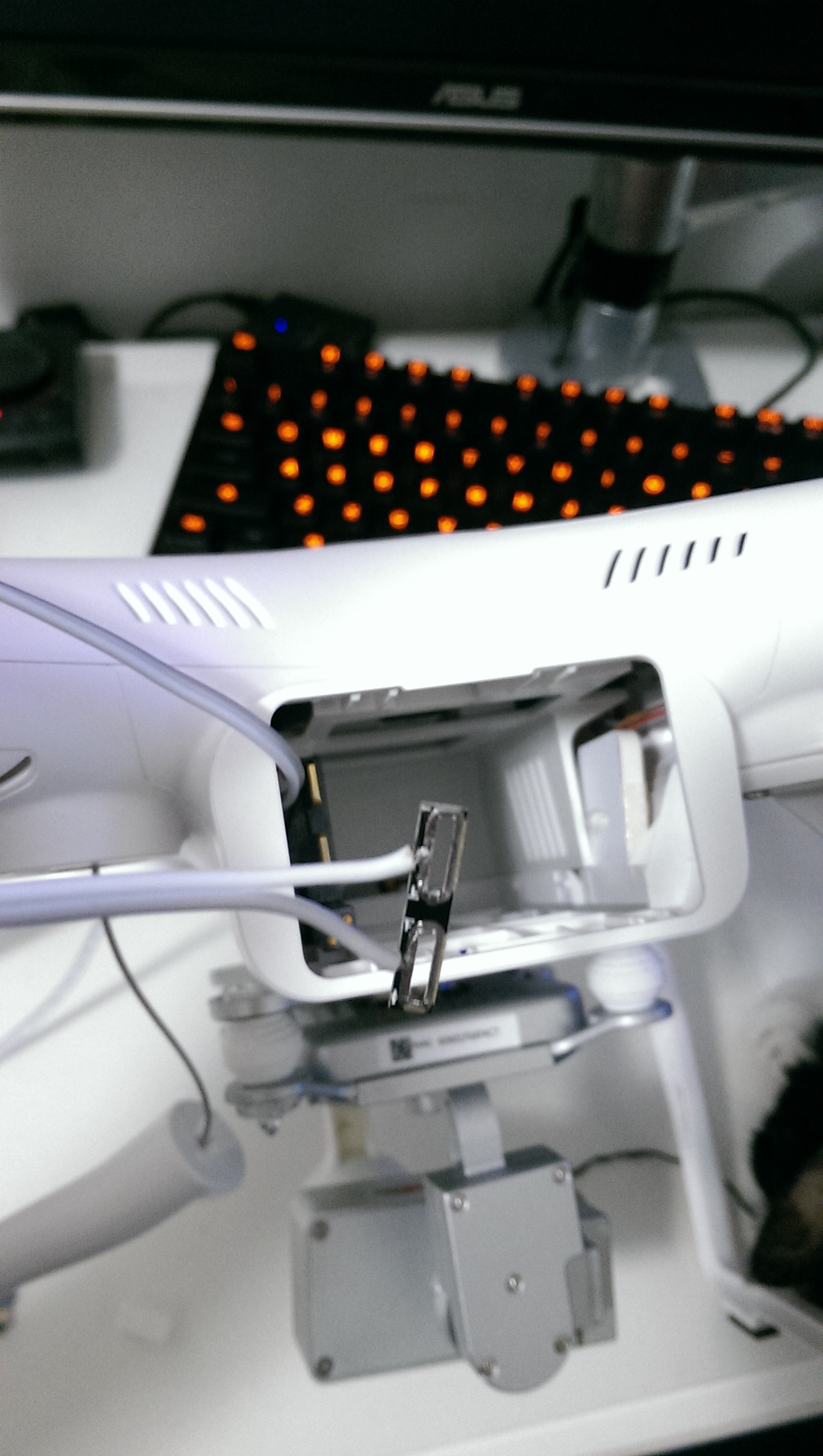

從電池艙旁走出來，留好長度後焊上取電的PCB，要注意正負極

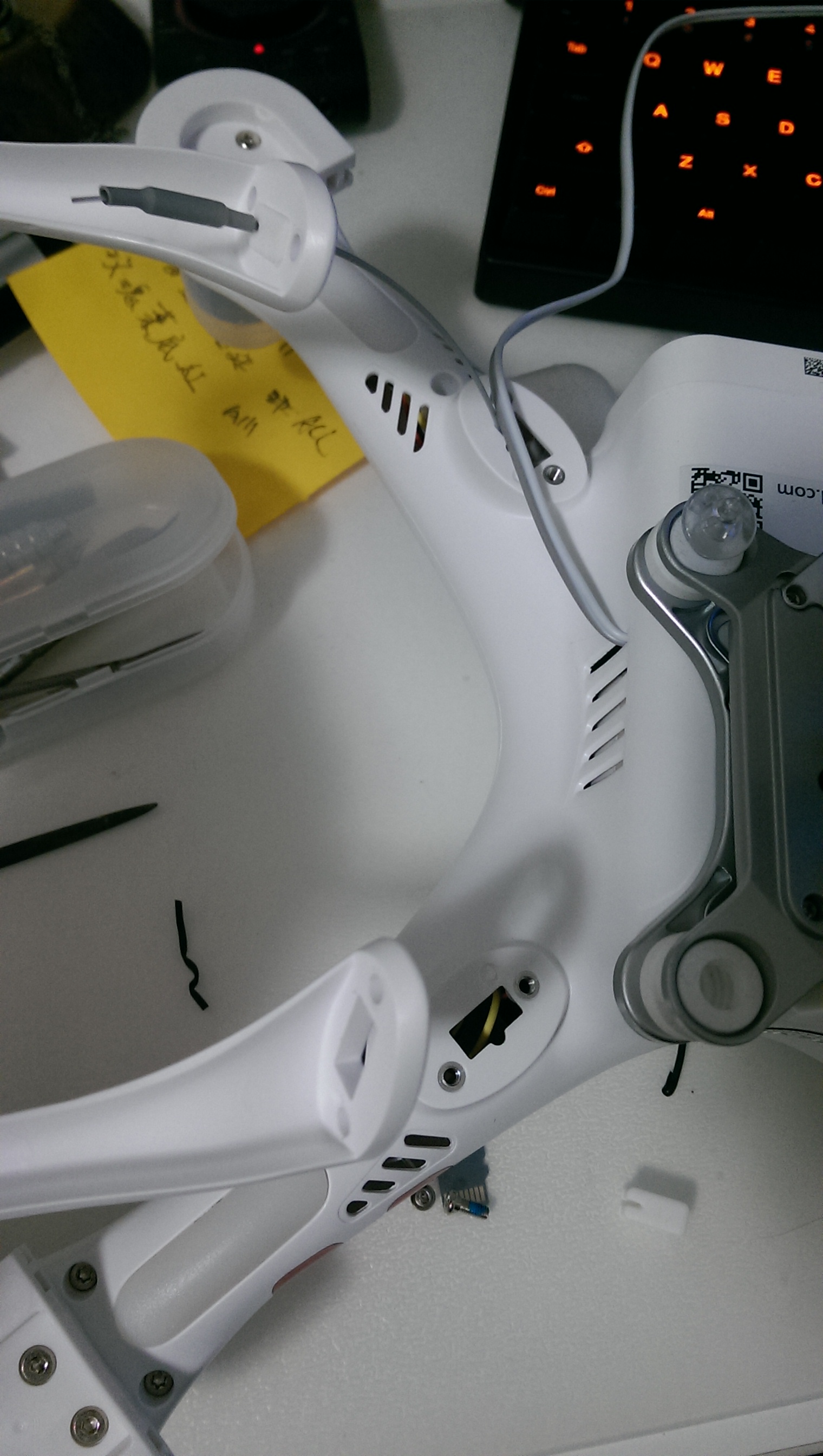

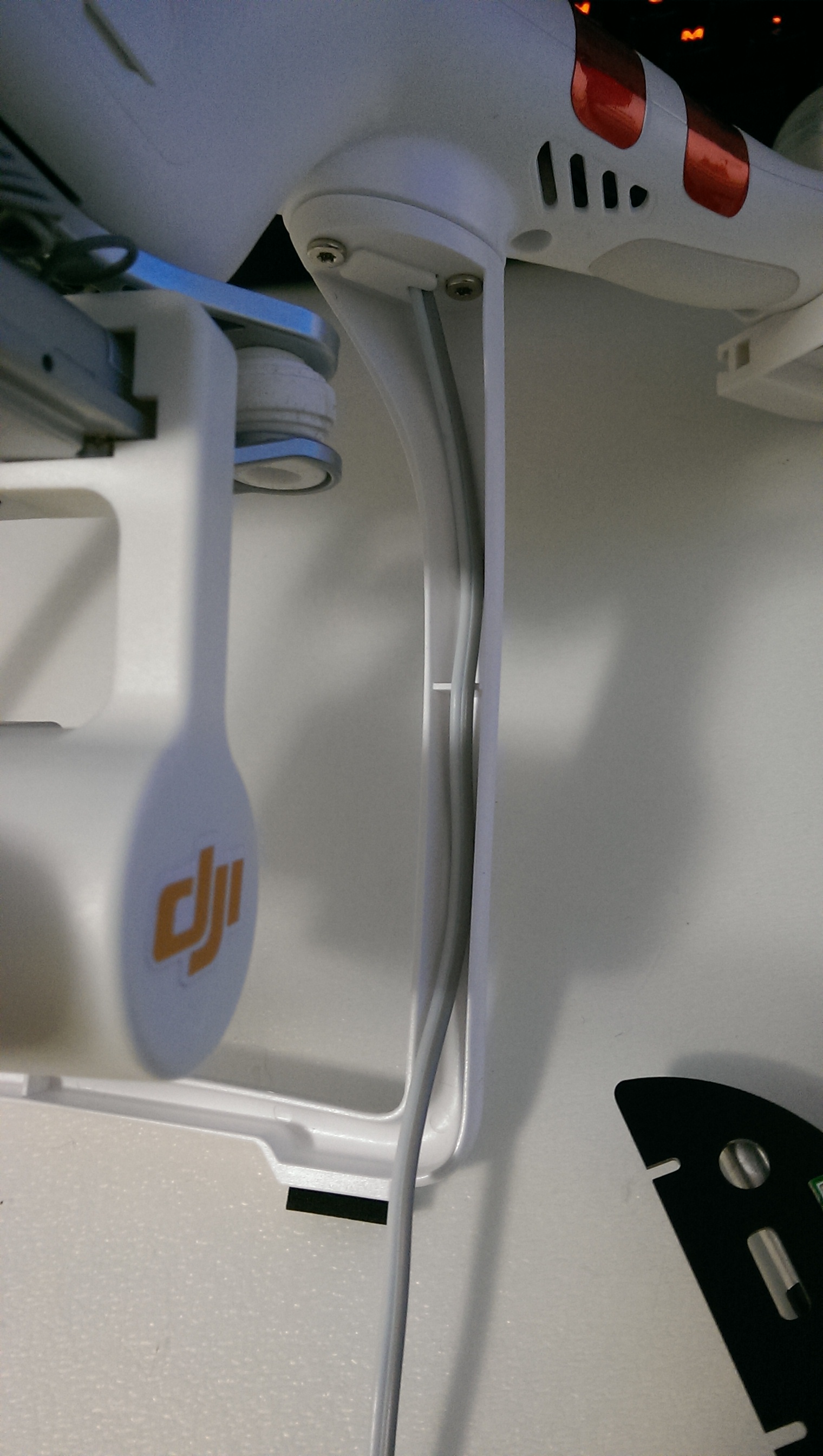

從預留孔位中穿出來，沿著腳架走線，可以用雙面膠固定

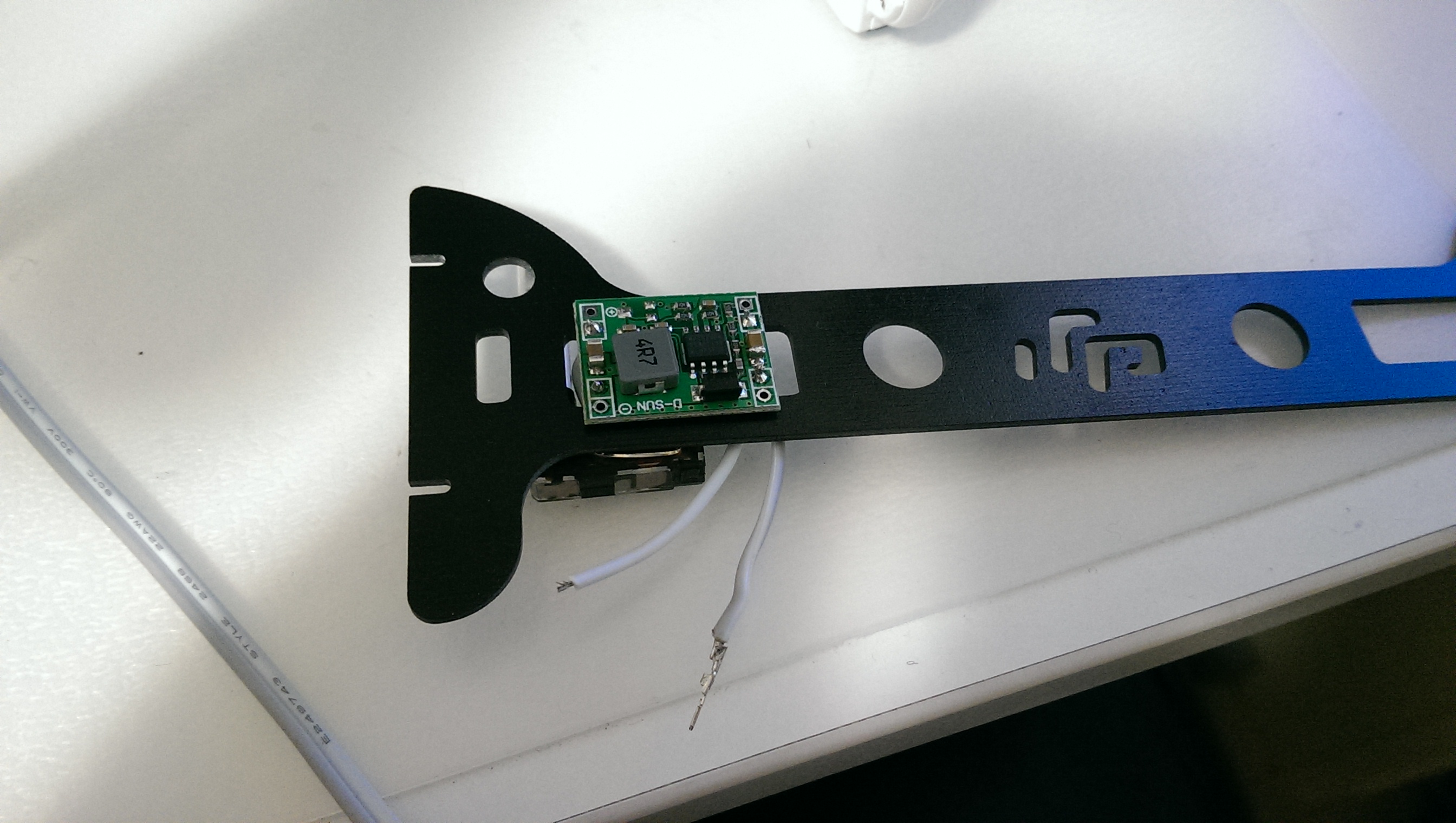

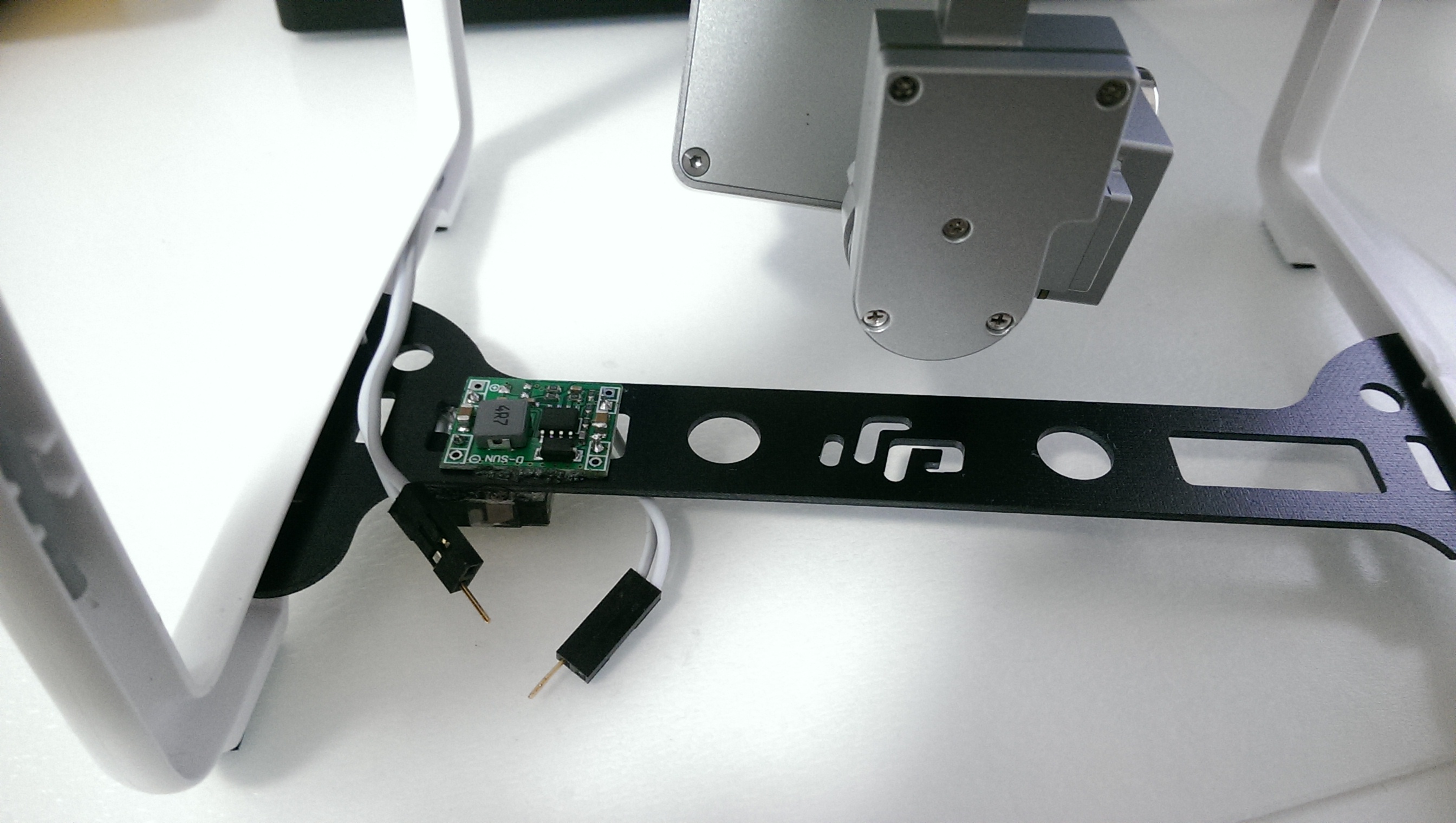

直接採用5v供電模組，將空拍機的16v電降壓至5v，正好黏在加強板上

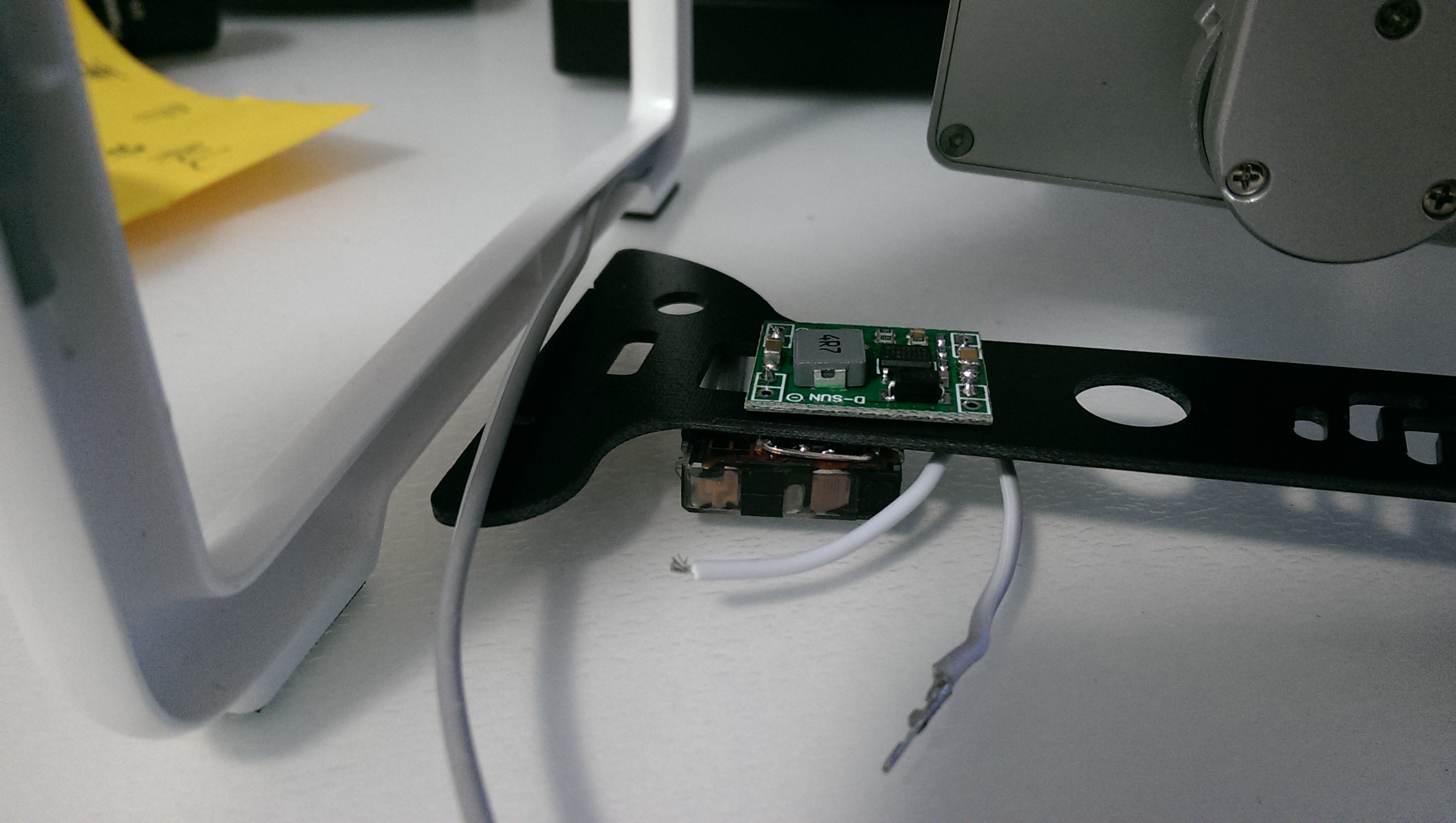

比對一下位置，留意一下線長

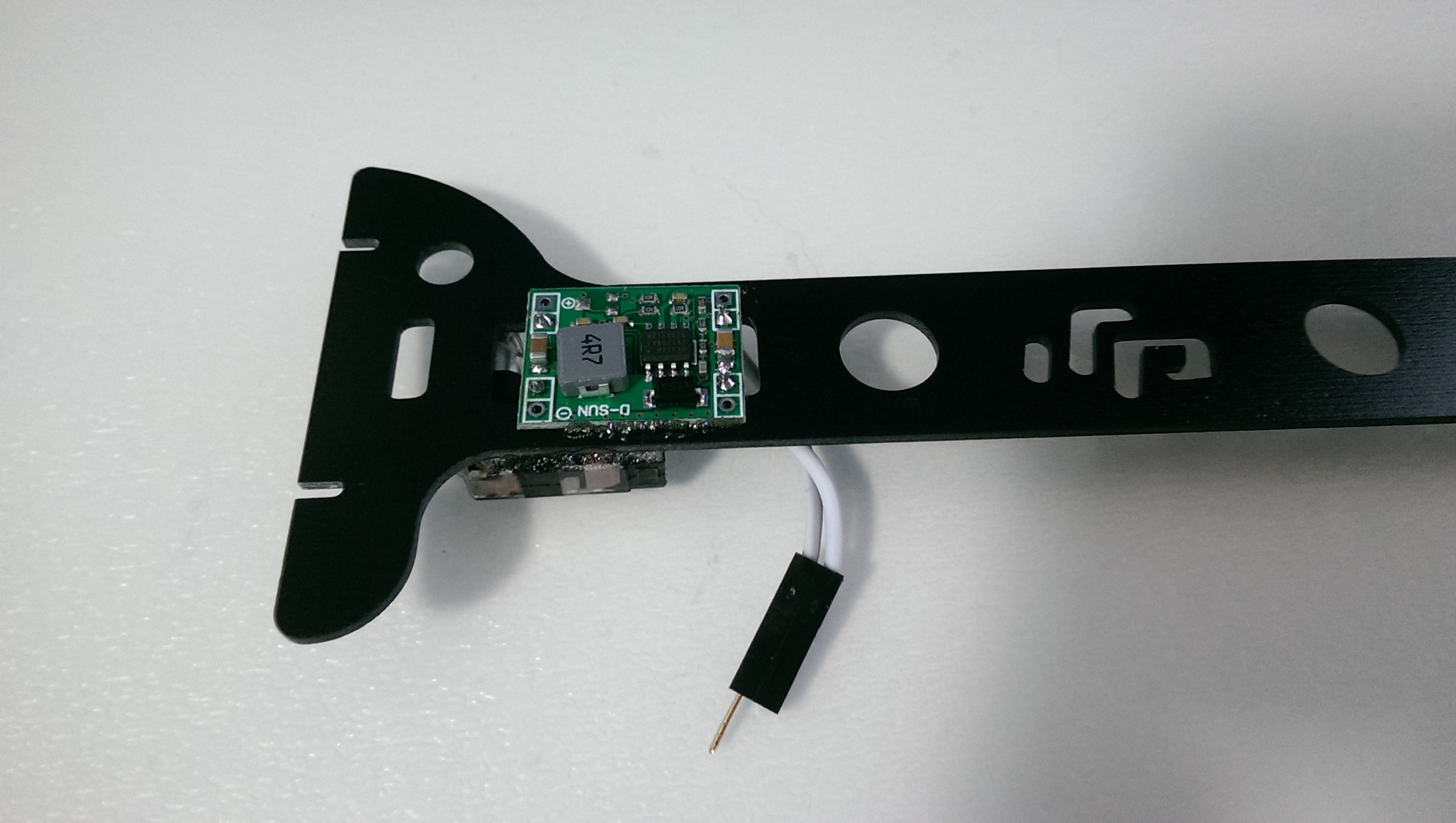

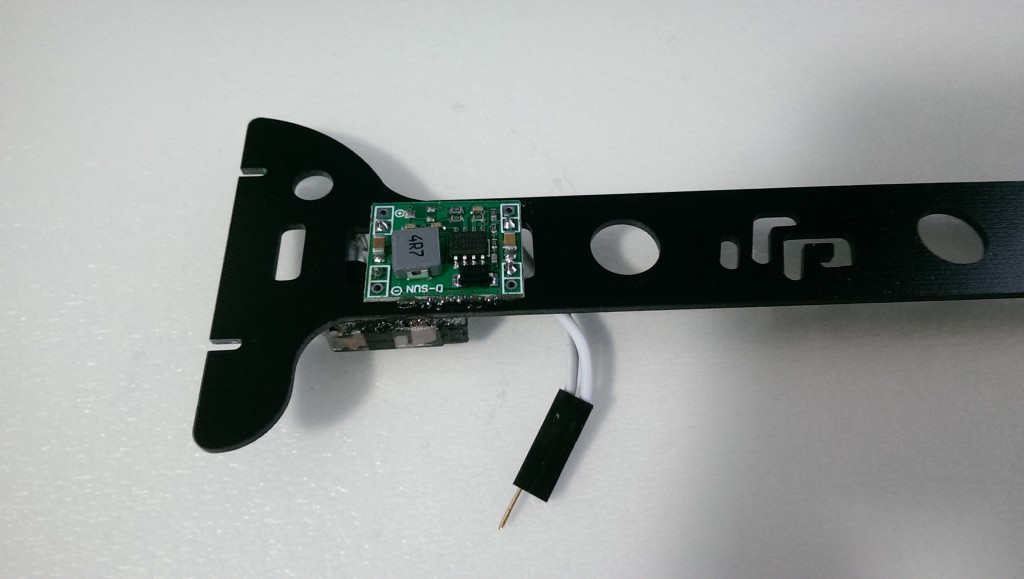

確定之後就可以裝上2mm杜邦頭，改接成公母頭以免插反正負極
整個模組用膠固定
完工， 完美走線且只需要拆腳架螺絲
實測氙氣閃光航行燈 (Beacon light)
在夜間高度300m距離1km以上仍清晰可見其閃光
算是個花費很低的投資
2016/04/02 更新
補上夜間測試效果
