DJI Phantom3 Standard Antenna Upgrade 遙控器天線改裝
24 likes
由於大疆 Phantom 3 Standard 的遙控距離，在市區干擾眾多的狀況下
只有不到300M遠，因此興起了改裝遙控器天線的念頭
在經過多方比較與參考國外針對各種改裝天線的評測之後
決定採用 ARGtek 的 Phantomsky 套件
該套件規格如下

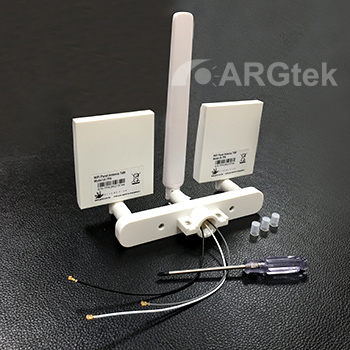

DJI Phantom 3 Standard WiFi Signal Range Extender Antenna Kit
- DJI Phantom 3 Standard WiFi Signal Range Extender Antenna Kit
- Two customized high-gain 2.4GHz~2.591GHz 7dBi panel & 1 dual band omni antenna with stand
- Lightweight, durable, practical and convenient to use in compact design
- Full range coverage, strong and stable signal improves both remote control and Wifi video connection performance.
- Our antenna kits will extend the range up to 4 times the DJI rating
根據官網的資料，可以知道改裝套件將遙控器內建的兩個 WiFi 天線改為外接 7dBi 的平板天線
號稱可以比原廠天線提供4倍遠的遙控距離
接下來就來介紹天線改裝的過程

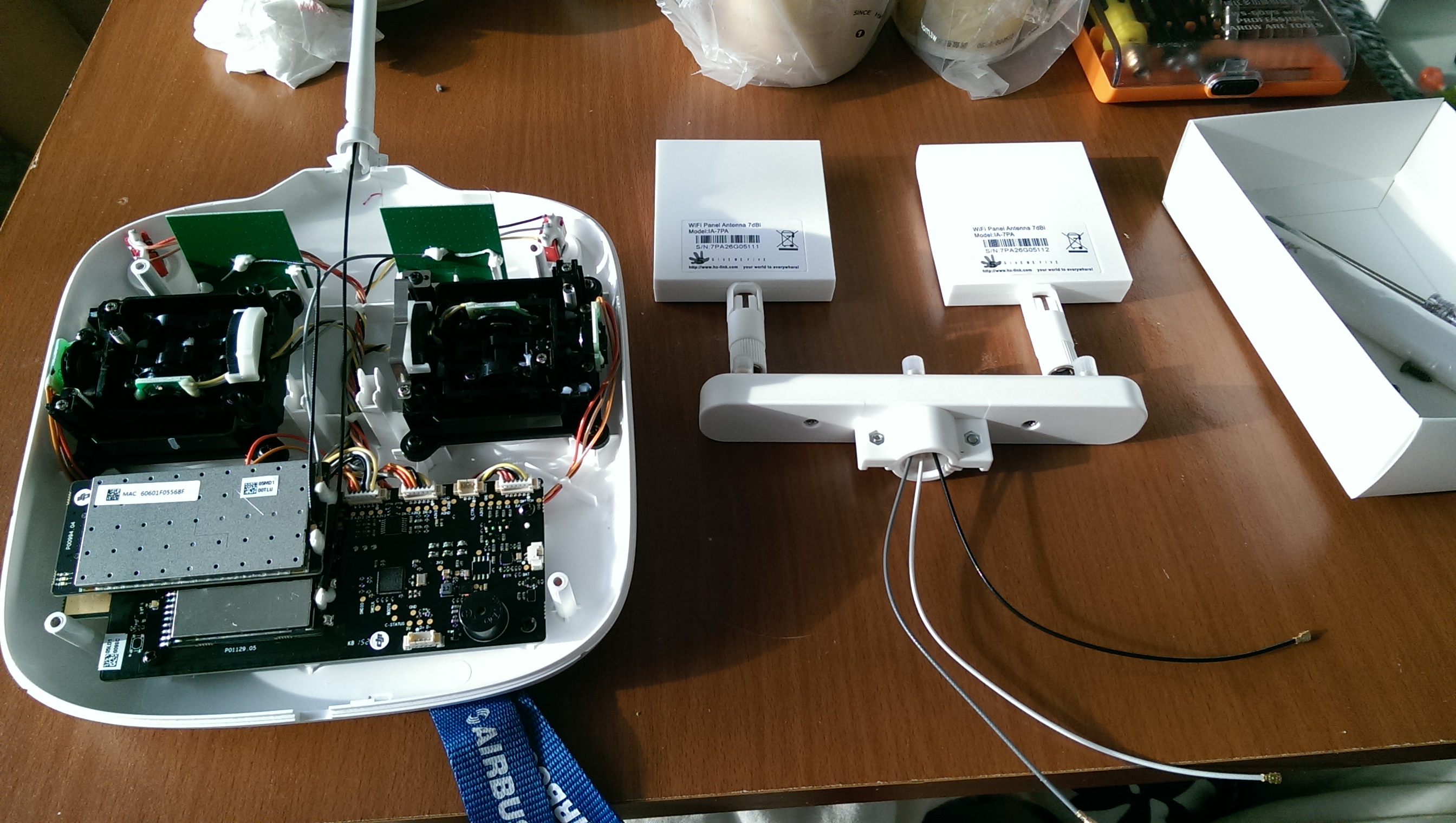

首先用套件內附的起子將遙控器的螺絲轉開，即可把遙控器上下蓋分開

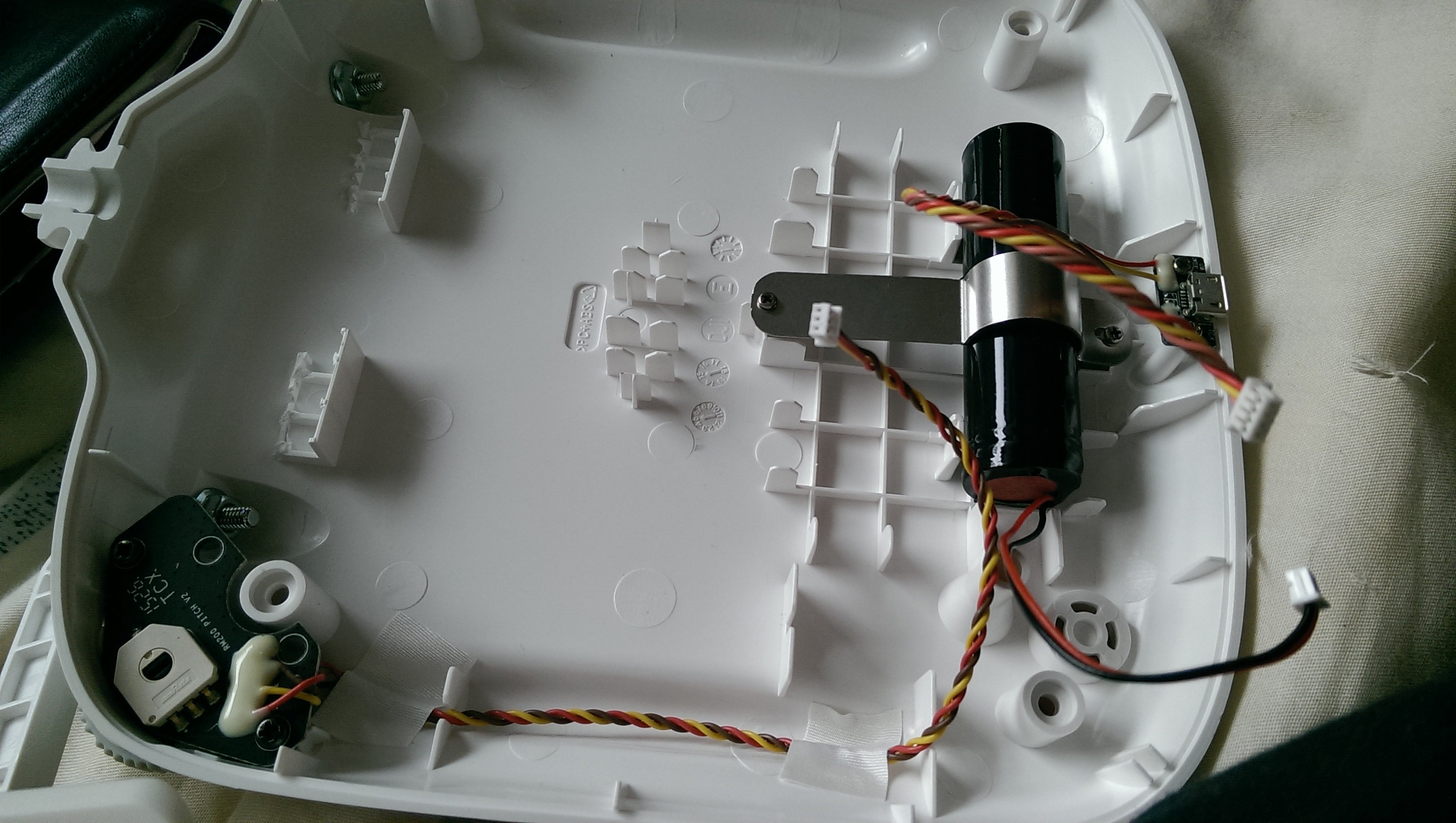

在上下分開之前 要先將電池，USB座與攝影機pitch轉盤的三條排線拆開

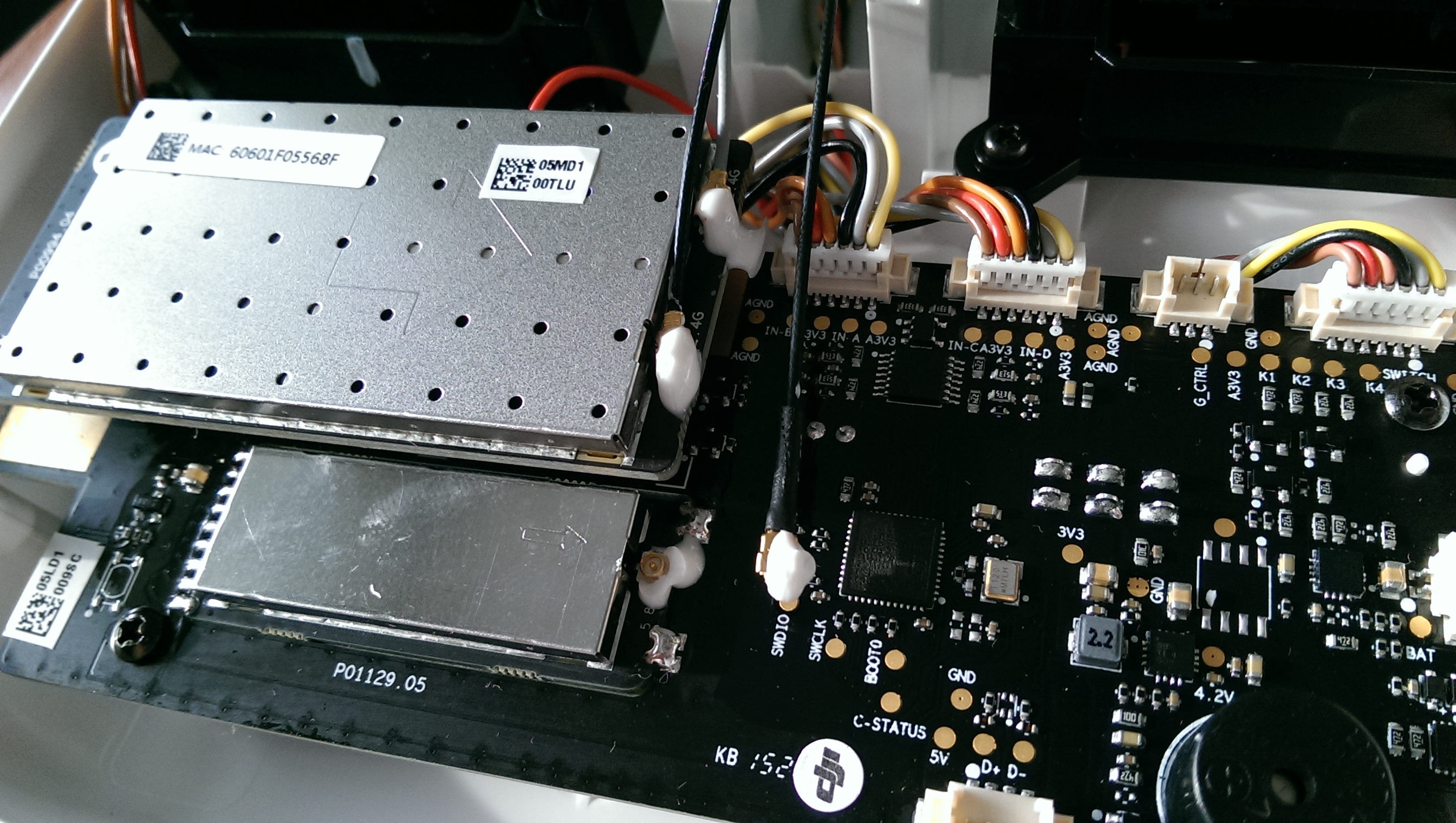

首先，分別有兩條黑色天線接在 2.4G模組(圖傳)與一條灰色天線接在5.8G模組(遙控)
接頭上有上白色的固定膠，先用美工刀或其他工具將其分開

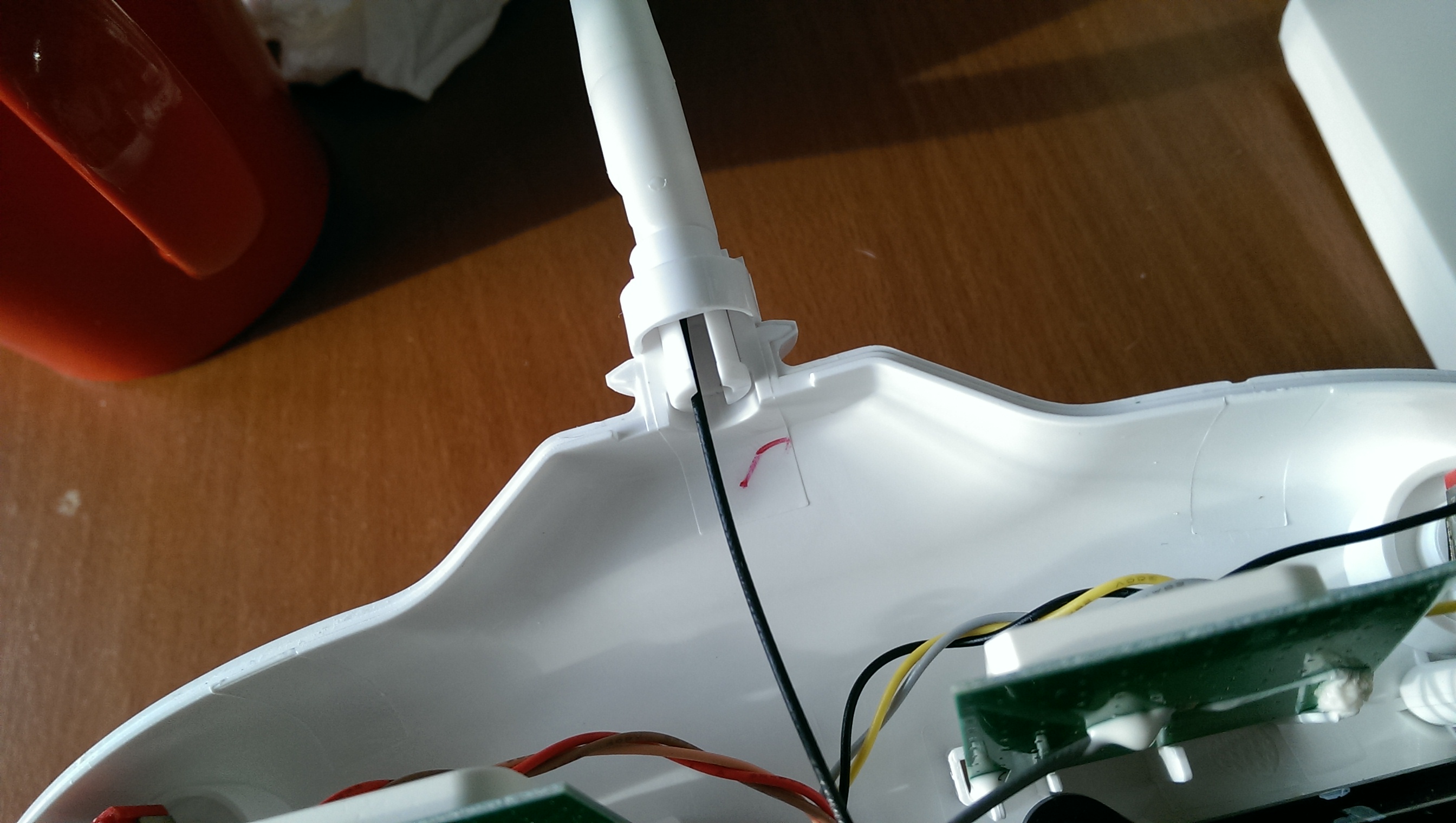

內建的5.8G天線，將卡榫押入後即可拆下

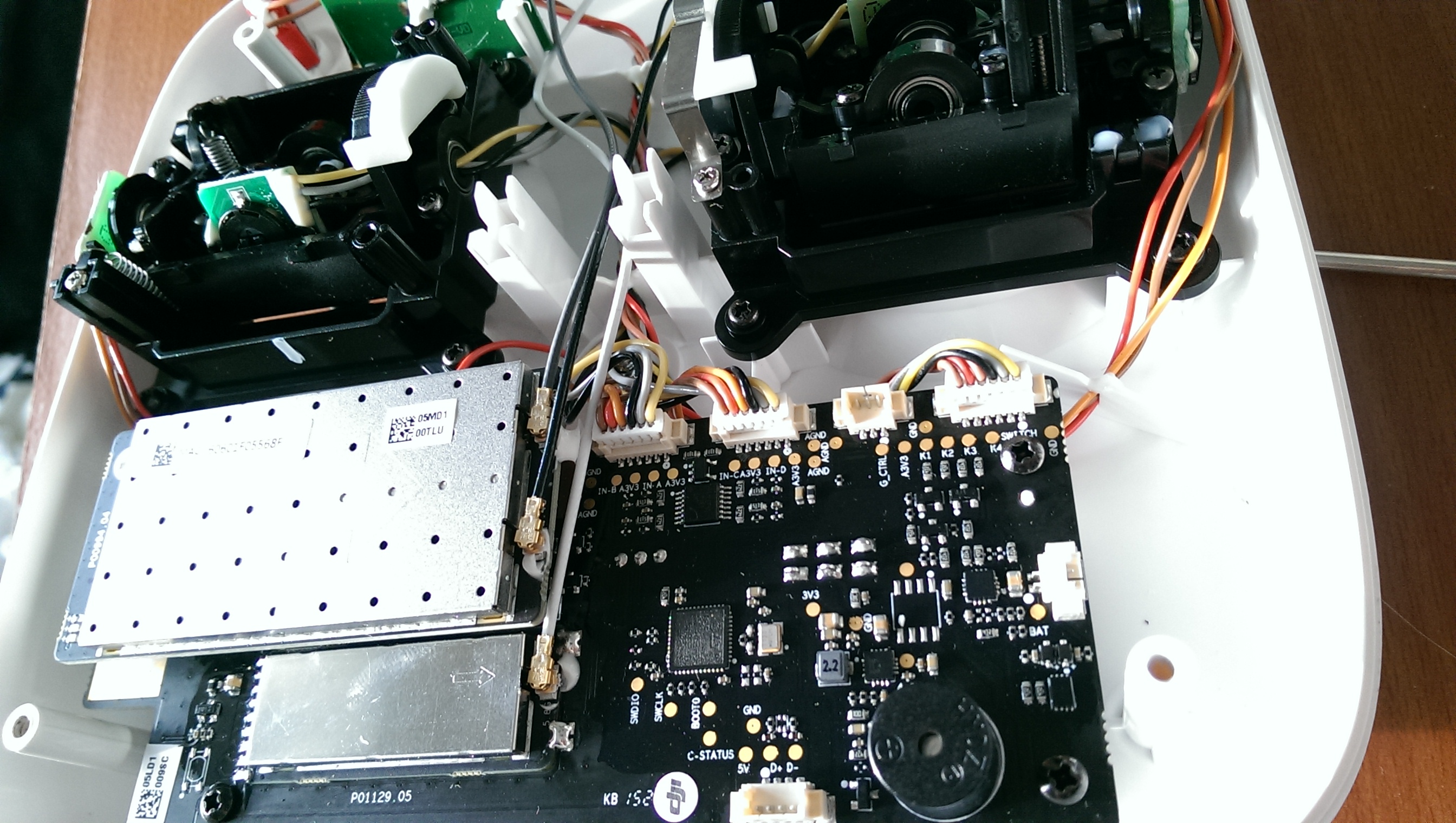

將新的天線穿入並扣上相對應的孔位即可，再用熱溶膠固定以防止脫落
最後分別將後蓋上的電池，USB座與攝影機pitch轉盤的三條排線裝回去
鎖回螺絲，新天線模組的螺絲，裝上新天線就可以測試 Extender Antenna Kit 的效果了
以下是國外評測原廠天線，ARGtek Phantomsky，WindSurfer 三款天線距離的影片
